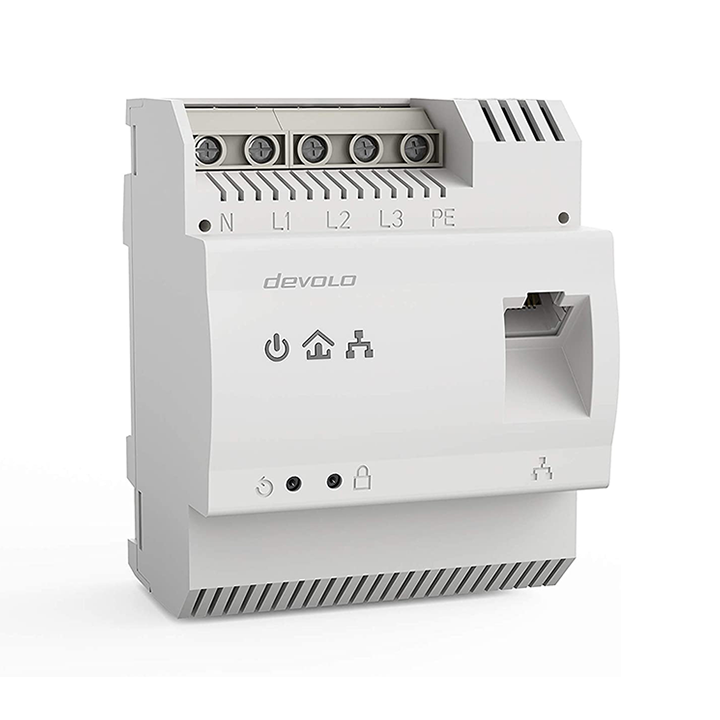

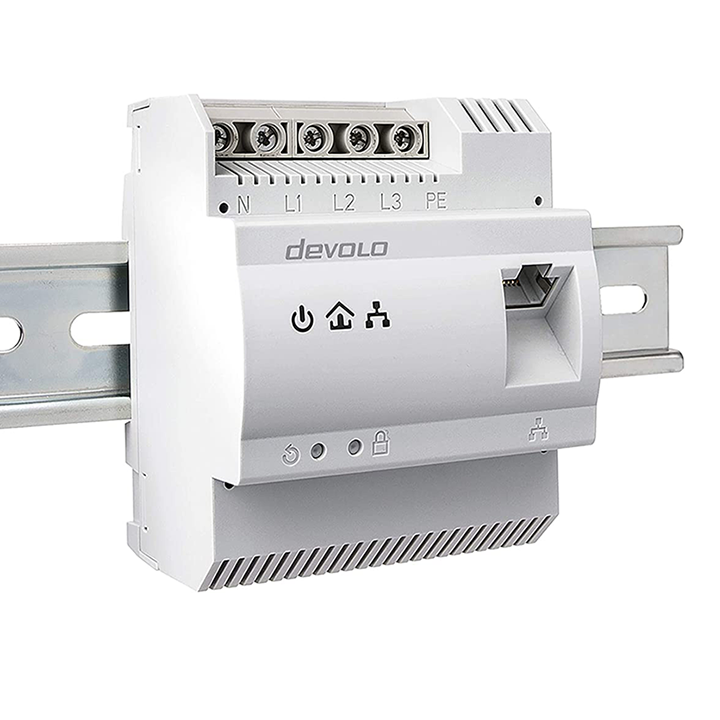

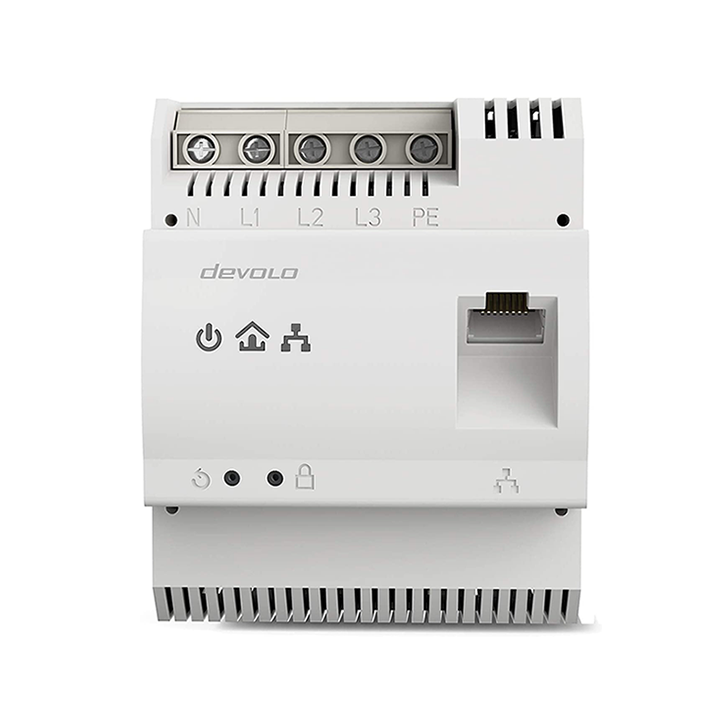

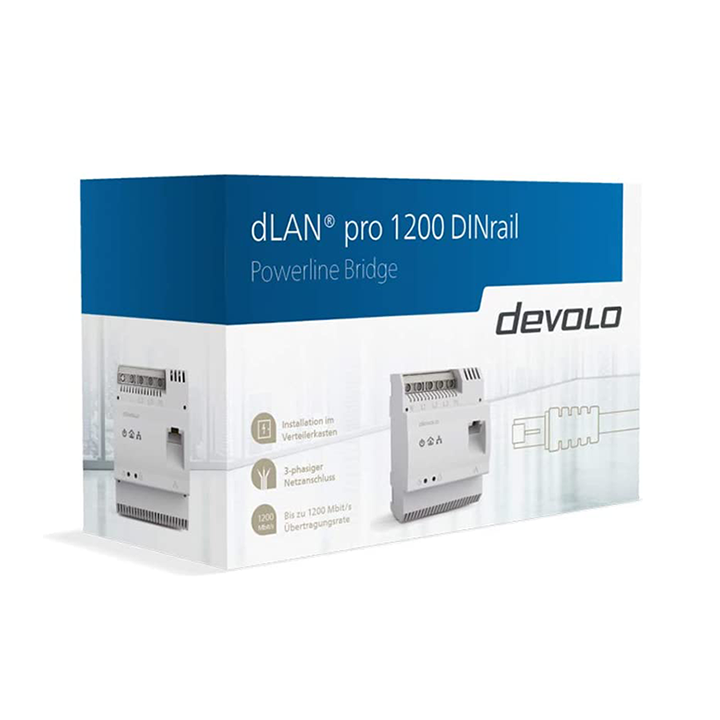

Module CPL - Devolo dLAN pro 1200 DINrail - préconfiguré
Technique Powerline professionnelle pour l'intégration dans les armoires électriques et les coffrets de distribution. Avec le « Devolo dLAN pro 1200 DINrail » préconfiguré, intégrez très facilement les stations de charge Zaptec Pro dans un réseau, sans gros travaux d'installation via le câble d'alimentation.Nos recommandations pour la communication CPL:
- 1 module CPL par circuit électrique à câble plat avec 20 stations de charge max.
- 6 CPL maximum par installation
- Montez le module CPL « en dur » sur le fusible de sortie et ne le câblez pas via des rails de phase, mais avec du fil toronné. Les barres conductrices ou les systèmes de barres omnibus peuvent entraîner des « pertes de paquets » considérables et doivent être évités entre le module CPL et le départ de câble plat.
- Maximum 100 m de trajet en cuivre pur à partir du fusible, y compris le câble d'alimentation et le câble plat sans dérivation avec câble rond sur d'autres faisceaux de câbles plats. Si la distance est plus longue, il est possible d'installer le module PLC directement sur le câble plat dans le garage souterrain.
- Contacts propres de L1, N, PE sur toute l'installation
- Serrer les boîtes de jonction du câble plat jusqu'à la butée (selon les indications du fabricant).
-
