Explications sur l’appareil de mesure Zaptec Sens avec transformateur de courant (partie du système de gestion dynamique de charge Zaptec Sense)
Zaptec Sense offre une gestion dynamique de la charge de la puissance de charge disponible, qui s'adapte à la charge du raccordement domestique. En outre, l'entrée numérique permet une intégration dans le système de télécommande centralisée de l'exploitant du réseau de distribution et soutient ainsi la possibilité de déconnexion.
Capteur de courant Zaptec Sense, dans le cadre de la gestion dynamique de charge Zaptec Sense, composé de:
• Appareil de mesure Carlo Cavazzi EM330 - 1 pièce
• Transformateurs d'intensié - 3 pièces
Pour pouvoir connecter le Zaptec Sense avec transformateur de courant au portail Zaptec, les articles suivants sont également fournis avec cet article :
• Zaptec Sense - 1 pièce
• Alimentation 5V pour Zaptec Sense - 1 pièce
• Résistance 120Ω - 1 pièce

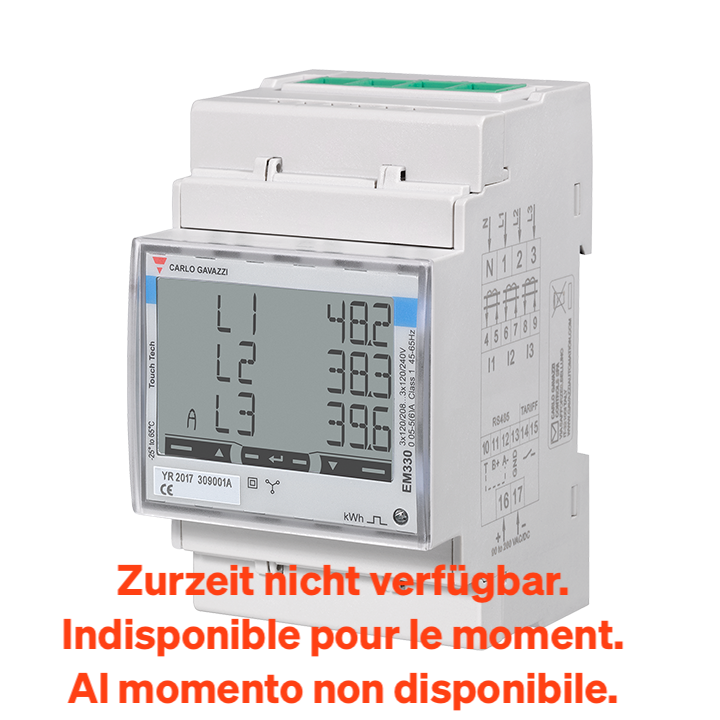

Appareil de mesure Carlo Cavazzi EM330
Description des services
L'EM330 est un analyseur de réseau économique conçu pour être monté sur un rail DIN.
Caractéristiques :
• Mesure dans des systèmes : triphasés, à 3 ou 4 fils. 2 phases 3 fils. 1 phase 2 fils
• 3 entrées de mesure de la tension (transformateur d'intensité)
• 3 entrées de mesure de l'intensité (transformateur d'intensité)
• Balayage continu des entrées de mesure de la tension et de l'intensité.
• Précision ±0,5 RDG (courant/tension)
• 1 entrée numérique
• Écran LCD avec rétroéclairage (3x8 chiffres)
• Clavier tactile intégré à l'écran
• Port série RS485
• Port M-Bus
• Température de fonctionnement -25 à +65°C
• Montage sur rail symétrique 35mm
• Convient pour le montage dans des répartiteurs d'installation
Emballage
• Boîte
Transformateur d’intensité
Les transformateurs pliables sont adaptés à la prise de mesure sur des câbles ronds isolés.
Transformateurs d’intensité 150A (3 pièces)
Transformateurs d’intensité ouvrable de dimensions compactes.
• Courant primaire max. 150A
• Courant secondaire max. 5A
• Diamètre pour le conducteur à mesurer 24mm
• Classe de précision 3
• Pour mesurer les câbles isolés.
• Avec fils de raccordement. Longueur de 0,5m. Section de 1,5mm². Rallongeable de +1,5m avec 1,5mm².
• Température de fonctionnement -20 à +65°C
Emballage
• Boîte
Transformateur d’intensité 300A (3 pièces)
Transformateurs d’intensité ouvrable de dimensions compactes.
• Courant primaire max. 300A
• Courant secondaire max. 5A
• Diamètre pour le conducteur à mesurer 24mm
• Classe de précision 1
• Pour mesurer les câbles isolés.
• Avec fils de raccordement. Longueur de 0,5m. Section de 1,5mm². Rallongeable de +4m avec 1,5mm².
• Température de fonctionnement -20 à +65°C
Emballage
• Boîte
Transformateurs d’intensité 600A (3 pièces)
Transformateurs d’intensité ouvrable de dimensions compactes.
• Courant primaire max. 600A
• Courant secondaire max. 5A
• Diamètre du trou pour le conducteur à mesurer 36mm
Classe de précision 1
• Pour mesurer les câbles isolés.
• Avec fils de raccordement. Longueur de 0,5m. Section de 1,5mm². Rallongeable de +16m avec 1,5mm².
• Température de fonctionnement -20 à +65°C
Emballage
• Boîte
Zaptec Sense
Avec le Zaptec Sense, l'appareil de mesure Sense peut être mis en service facilement et de manière autonome sans mise en service séparée par Zaptec.
Données techniques :
• Tension nominale : 4,5-5,5 V
• Courant nominal : 200-750 mA
• Consommation en mode veille : 1,5 W
• Température ambiante de fonctionnement : -20-40 ˚C
Mécanique et installation :
• Poids Câble micro-USB inclus : 97 g
• Altitude d'utilisation : 2000 m max.
• Câble d'entrée :
o Câble micro-USB-B personnalisé (alimentation + RS485) 1,8 m
o Câble CAT5e/CAT6 non blindé 30 m
Connectivité :
• Wi-Fi : IEEE 802.11b/g/n (2,4 GHz)
• Bluetooth : Bluetooth V4.2 (BLE)
• Ethernet : ISO/IEEE 802.3u/az (10/100 Mb/s)
• Modbus : 9,6 kb/s
Emballage
• Boîte
Alimentation 5V pour Zaptec Sense
Bloc d'alimentation pour Zaptec Sense
Version :
• Peut être monté directement sur le rail DIN
• Forme fermée, bornes à vis protégées contre les contacts accidentels
• Entrée universelle
• Protection contre les surcharges par limitation de courant, auto recovery
• Protégé contre les courts-circuits, les surcharges, les surtensions
• Faible puissance à vide
• Indicateur LED pour Power-On
• Classe d'isolation II
Caractéristiques techniques :
• Tension d'entrée : 85-264 V/AC
• Courant de sortie max. : 2.4 A
• Tension de sortie : 5V/DC
• Puissance : 12 W
• Dimensions : (L x l x H) 17.5 x 54.5 x 90 mm
• Poids : 78 g
• Connexion : bornes à vis
• Température de fonctionnement (max.) : +70 °C
• Température de fonctionnement (min.) : -30 °C
Emballage
• Boîte
Résistance 120Ω
Emballage
• Sachet à fermeture rapide
