Erläuterungen zum Zaptec Sens Messgerät (Teil des dynamischen Lastmanagement Zaptec Sense)
Zaptec Sense bietet ein dynamisches Lastmanagement der verfügbaren Ladeleistung, das sich an die jeweilige Belastung des Hausanschlusses anpasst. Darüber hinaus ermöglicht der digitale Eingang eine Integration in das Rundsteuersystem des Verteilnetzbetreibers und unterstützen so die Abschaltbarkeit.
Zaptec Sense Messgerät, als Teil des dynamischen Lastmanagement Zaptec Sense, bestehend aus:
• Messgerät Carlo Cavazzi EM340 – 1 Stück
Um das Zaptec Sense inkl. Stromwandler mit dem Zaptec Portal verbinden zu können, liegen diesem Artikel weiter folgende Artikel bei:
• Zaptec Sense - 1 Stück
• 5V-Speisung für Zaptec Sense - 1 Stück
• Widerstand 120Ω - 1 Stück

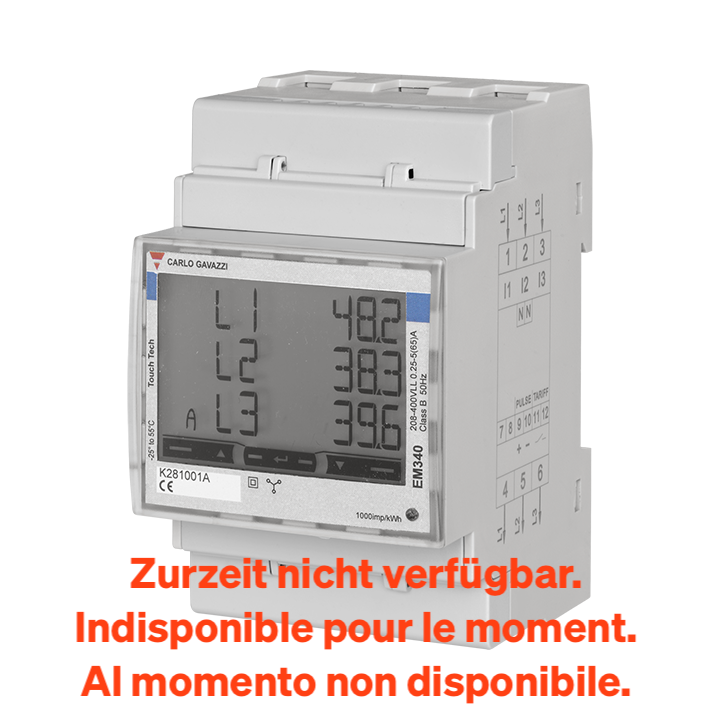

Messgerät Carlo Cavazzi EM340
Leistungsbeschreibung
Das EM340 ist ein günstiger Netzanalysator der für den Einbau auf eine Hutschiene konzipiert wurde.
Leistungsmerkmale
• Messung in Systemen: 3-phasig, 3- oder 4-adrig. 2-phasig 3-adrig
• 3 Spannungsmesseingänge (Lasten). Direkte Verbindung
• 3 Strommesseingänge (Lasten). Direkte Verbindung
• Kontinuierliche Abtastung der Spannungs- und Strommesseingänge
• Genauigkeit ±0,5 RDG (Strom/Spannung)
• 1 digitaler Eingang
• LCD-Display mit Hintergrundbeleuchtung (3x8 Stellen)
• In das Display integrierte Touch-Tastatur
• Serieller Anschluss RS485
• M-Bus-Port
• Betriebstemperatur -25 bis +65°C
• Montage auf Hutschiene 35mm
• Geeignet für den Einbau in Installationsverteiler
Verpackung
• Box
Zaptec Sense
Mit dem Zaptec Sense kann das Sense Messgerät einfach und selbstständig ohne separate Aufschaltung durch Zaptec in Betrieb genommen werden.
Technische Daten:
• Nennspannung: 4,5-5,5 V
• Nennstrom: 200-750 mA
• Leistungsaufnahme im Standby-Modus: 1,5 W
• Betriebsumgebungstemperatur: -20-40 ˚C
Mechanik und Installation:
• Gewicht Einschließlich Micro-USB-Kabel: 97 g
• Einsatzhöhe: Max. 2000 m
• Eingangskabel:
o Kundenspezifisches Micro-USB-B-Kabel (Stromversorgung + RS485) 1,8 m
o Ungeschirmtes CAT5e/CAT6-Kabel 30 m
Konnektivität:
• Wi-Fi: IEEE 802.11b/g/n (2,4 GHz)
• Bluetooth: Bluetooth V4.2 (BLE)
• Ethernet: ISO/IEEE 802.3u/az (10/100 Mb/s)
• Modbus: 9,6 kb/s
Verpackung
• Box
5V-Speisung für Zaptec Sense
Netzteil als Speisung für Zaptec Sense
Ausführung:
• Direkt auf die DIN-Schiene montierbar
• Geschlossene Bauform, berührgeschützte Schraubanschlüsse
• Universaleingang
• Überlastschutz durch Strombegrenzung, auto recovery
• Geschützt gegen Kurzschluss, Überlast, Überspannung
• Niedrige Leerlaufleistung
• LED-Anzeige für Power-On
• Isolationsklasse II
Technische Daten:
• Eingangsspannung: 85-264 V/AC
• Ausgangsstrom max.: 2.4 A
• Ausgangsspannung: 5V/DC
• Leistung: 12 W
• Abmessungen: (L x B x H) 17.5 x 54.5 x 90 mm
• Gewicht: 78 g
• Anschluss: Schraubklemmen
• Betriebstemperatur (max.): +70 °C
• Betriebstemperatur (min.): -30 °C
Verpackung
• Box
Widerstand 120Ω
Verpackung
• Schnellverschlussbeutel
